ГР № 2. Выполнение комплексного пересеченных геометрических тел

Цель работы: научить строить линии пересечения геометрических тел, определять видимость элементов пересекающих тел, закрепить практические навыки применения метода прямоугольного проецирования; закрепить основные правила нанесения размеров на чертеж в соответствии с ГОСТ 2.307–2011 ЕСКД. Нанесение размеров и предельных отклонений.

Последовательность выполнения

1. Повторить тему «Взаимное пересечение поверхностей» (учебное пособие).

2. Построить графические условия – фронтальную и горизонтальную проекции, заданные по вариантам. Масштаб для выполнения чертежа принять 1:1. Достроить профильную проекцию. На комплексном чертеже построить линию пересечения поверхностей заданных геометрических тел; при построении линии пересечения поверхностей заданных геометрических тел обозначить точки, принадлежащие линии пересечения и сохранить все тонкие линии вспомогательных построений.

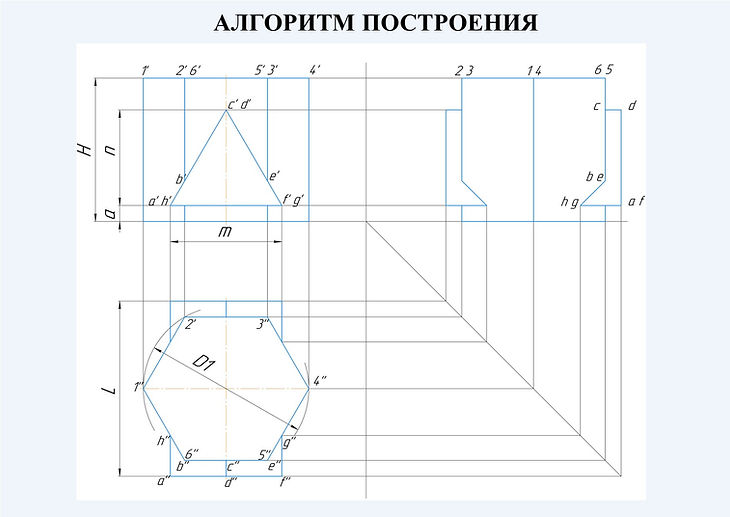

3. Начинать построение необходимо с проецирования призмы, которая на горизонтальной проекции выполняется в виде многоугольника, на три плоскости (для варианта 01 – это точки 1, 2, 3, 4, 5, 6). На фронтальной и горизонтальной плоскости построить вторую призму, отметить характерные точки пересечения геометрических тел на фронтальной и горизонтальной проекции (для варианта 01 – это точки a, b, c, d, e, f, g, h), перенести точки
   на профильную проекцию, соединить их между собой.

4. Нанести размеры на чертеж (ГОСТ 2.307–2011 ЕСКД. Нанесение размеров и предельных отклонений).

5. Выполнить обводку чертежа, заполнить основную надпись.
